АВР на автоматических выключателях

Описание

АВР-2000-0,4-FA – устройство автоматического включения резерва собранного на  автоматических   выключателях FA(ABB) . Применение автоматических  выключателей  обусловлено улучшенными эксплуатационными характеристиками .Это  использование электронных  расцепителей,  с  гибкими настройками  и понятным интерфейсом оператора, Это надежная и жесткая конструкция корпуса с двойной изоляцией токоведущих частей и полным разделением фаз. Схема АВР собрана на трех автоматических выключателях выкатного исполнения. «Ввод 1»- два автоматических выключателя- вводной и секционный, и аппараты управления схемы АВР. «Ввод 2»- автоматический выключатель на вводе и секционный выключатель нагрузки (рубильник) Две системы шин могут питаться от одного  трансформатора (секционный автоматический выключатель замкнут)  или от обоих одновременно (секционный автоматический выключатель разомкнут) . Схема управления может быть реализована на релейной схеме, логическом реле Zelio Logic  (SE), логическом реле CL-LMR (ABB), блоке ATS022 (ABB) и др.

Функции

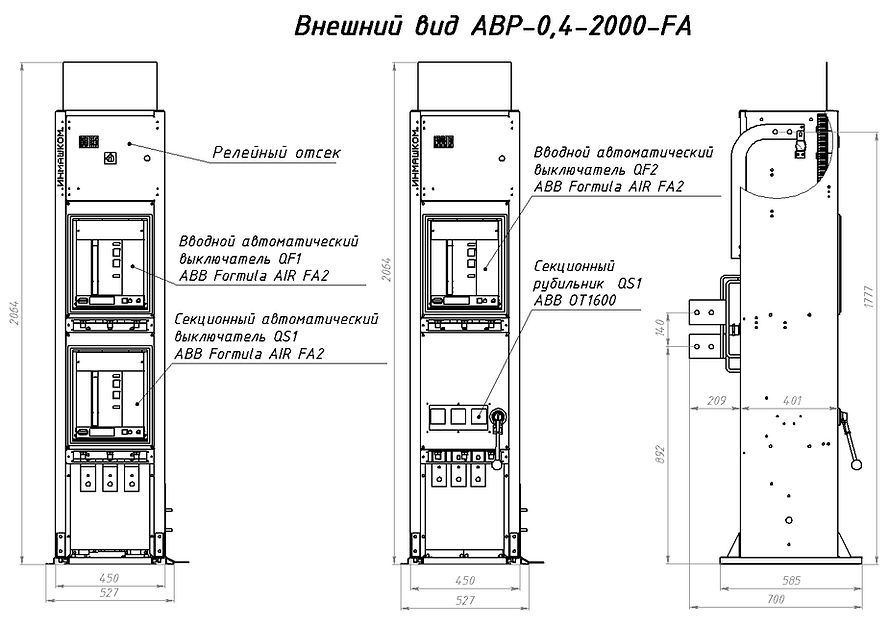

Устройство АВР представляет собой комплект из двух  металлический шкафов(стоек) напольного исполнения с дверцой для релейного отсека. Стойки смонтированы в помещении трансформаторной подстанции соответствующей секции. Шкафы содержат вводные  автоматические выключатели, секционный автоматический выключатель, секционный выключатель нагрузки  и аппаратуру вторичных цепей управления. Габаритные размеры стойки 530х585х2050. Так же возможно изготовление АВР на ток до 3200А.

 Однолинейная схема

АВР-0,4-2000(1600)-FA

Работа схемы

В нормальном режиме питания вводные автоматы включены и питают каждый свою сборку(щит) 0.4 кВ от соответствующего луча. Секционный автоматический выключатель отключен.

При нарушении электроснабжения со стороны любого из питающих лучей (если напряжение становится вышеUmax или Umin; обрыве одной, двух или трех фаз; обратном порядке чередования фаз) схема АВР с заданной выдержкой времени t1 отключает соответствующий вводной автоматический выключатель и включает секционный, подавая тем самым питание на сборку 0,4 кВ от  неповрежденного источника.

Таким образом, осуществляется взаимное резервирование двух независимых источников питания каждой из сборок подстанции.

При восстановлении нормального питания схема возвращается в исходное состояние(отключается секционный автоматический выключатель и включается вводной).
