ШУ

Описание

   Учет электроэнергии в БКТП производится в РУ 0,4кВ, где устанавливаются сертифицированные, рекомендованные к применению Энергосбытовыми организациями для коммерческого учета трансформаторы тока. Вторичные выводы трансформаторов тока  подключаются к счетчику электрической энергии, который установлен в шкафу типа ШУ-1(ШУ-2). ДЛя подключения счетчика в ШУ установлена испытательная клеммная коробка. Шкаф учета ШУ имеет замок и устройство для пломбировки.

Модификацию и тип счетчика выбирает Заказчик по согласованию с Энергосбытом.

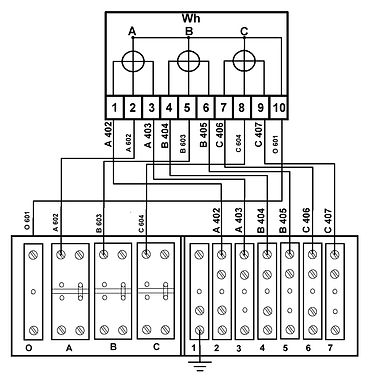

Схема ШУ

Характеристика

Классификация по ГОСТ 51321.1            Защищённая Место установки                                        Внутренняя Возможность перемещения                      Стационарное Степень защиты по ГОСТ 14254                       IP 31 Номинальное напряжение, В                             380 Номинальный ток ввода, А                                6  Номинальное напряжения изоляции, В            660

Частота силовой сети, Гц                                   50

Класс защиты от поражения электрическим током    11 Климатическое исполнение и категория размещения по ГОСТ 15150                                                          У2

ШУ-2

ШУ-1
